水泥毯比起传统混凝土有哪些特点值得人们探讨
当今世界，建筑材料受生态因素制约的问题引起了越来越多的人的重视。全球环保形势严峻，一些建筑材料如黄砂和水泥的生产量在下降，其运输也受到了限制。按重量来说，传统混凝土大约包含12%的水泥，8%的水和80%的沙石。照这个比例来计算，全世界每年混凝土需求量约115亿吨，即每年需要15亿吨水泥、10亿吨水以及90亿吨沙石。生产混凝土会耗费大量的环境资源，这会增加环境方面的压力。然而生产15亿吨水泥会产生等量的二氧化碳，占全球二氧化碳总量的5%。在水泥行业中，燃烧和煅烧是二氧化碳排放的主要来源，其中，燃烧会产生40%二氧化碳的排放量，煅烧则会产生50%的排放量，剩余的10%来自其他能源的使用。相比之下，水泥毯生产时最多能够节省95%的传统材料，这在一定程度上能够大幅降低二氧化碳的排放量，水泥毯碱含量有限，表面耐冲刷能力强，具有良好的耐化学性，所以对使用地的生态影响很小，且对环保方面有一定的帮助作用。

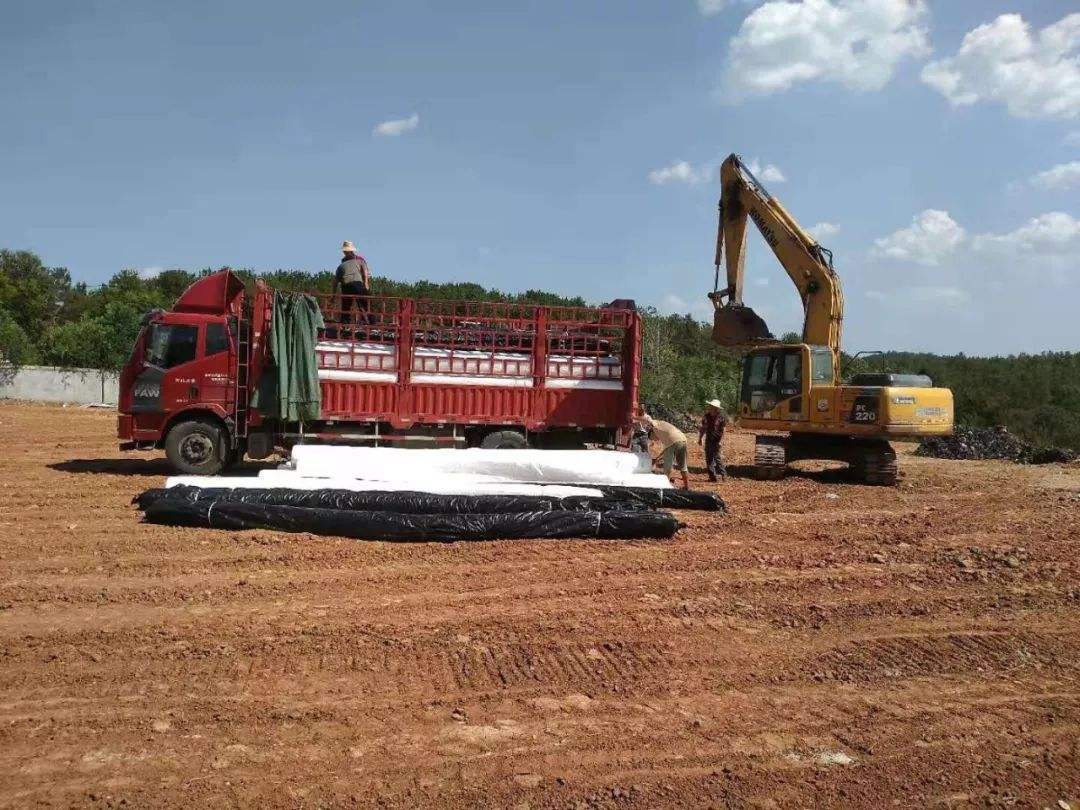

水泥毯在经济方面也有着一定的优势，主要体现在人工成本、养护成本、运输成本和时间成本上等。水泥毯的初期强度非常高，经过实验测得其强度满足标准的抗车辆施加荷载的G类要求。并且在两辆平均160kN的车的压力下，其均布分布也未超过5kN/m2。另外水泥毯的抗压破坏能力和压缩弹性模量也非常出色，10天其抗压破坏就能达到40MPa，其压缩弹性模量也能达到惊人的1500MPa，和同等的C40混泥土材料相比，整整多出一倍。
水泥毯加入水泥基体对其极限荷载有明显提高，提高其抗拉性能。10天弯曲失效应力3.4MPa，10天弯曲杨氏模量180MPa，可有效解决传统混凝土的裂缝问题,并且其还有以下特点。
①水泥毯的极限荷载和水泥基梯有很大的关系，合理的加入水泥基体，可以在一定程度上提升水泥毯的抗拉性能，其次水泥毯的抗拉性能也在一定程度上与外织物基材有一定的联系。
②水泥毯的养护天数也影响着水泥毯的开裂荷载，由实验可得，养护天数和开裂荷载成正相关。
③在相同情况下，水泥毯在横向方向上的抗拉性能总是优于竖直方向的抗拉性能，并且由记录可得，在受拉变形方面，横向受拉变形的主要特点有受拉伸长、宽度递减、总体向内部收缩。相对的竖直方向的受拉主要特点有受拉伸长，但宽度变化不大，表面织物受拉出现裂纹。
④由于受各种因素影响，如水灰比、水泥含量等，不一样的水泥搅拌而成的混凝土收缩性也各不相同。由此可见，水泥浆是混凝土的收缩性能的决定性因子，它直接决定了混凝土的收缩率大小。再者，骨料中泥量、级配、粒径和弹性模量等参数的选择也影响着混凝土的收缩性能。
有聚氯乙烯（PVC）底衬做为水泥毯底面，使得材料具有完全防水和良好抗化学腐蚀的性能。水泥毯厚度3mm相当于300mm厚的压实土层，其防渗也能具有良好的阻燃特性。水泥毯着火时产生的危险气体排放量极少，保证了人们的安全，并且水泥毯已经达到欧洲建筑材料阻燃标准的B-s1、d0等级。
水泥毯的使用寿命在30年左右，因为水泥毯中间有三维纤维骨架，与水泥相比不易断裂，具有良好的抗化学特性、抗风雨侵蚀能力。水泥毯耐用与否还与后期的养护有关系，水泥毯的养护较简单，只需要在表层涂一层水泥浆，比起传统混凝土的养护来说简单快捷。
首页
电话
QQ
联系
