HDPE土工膜缺陷修补方法-点焊

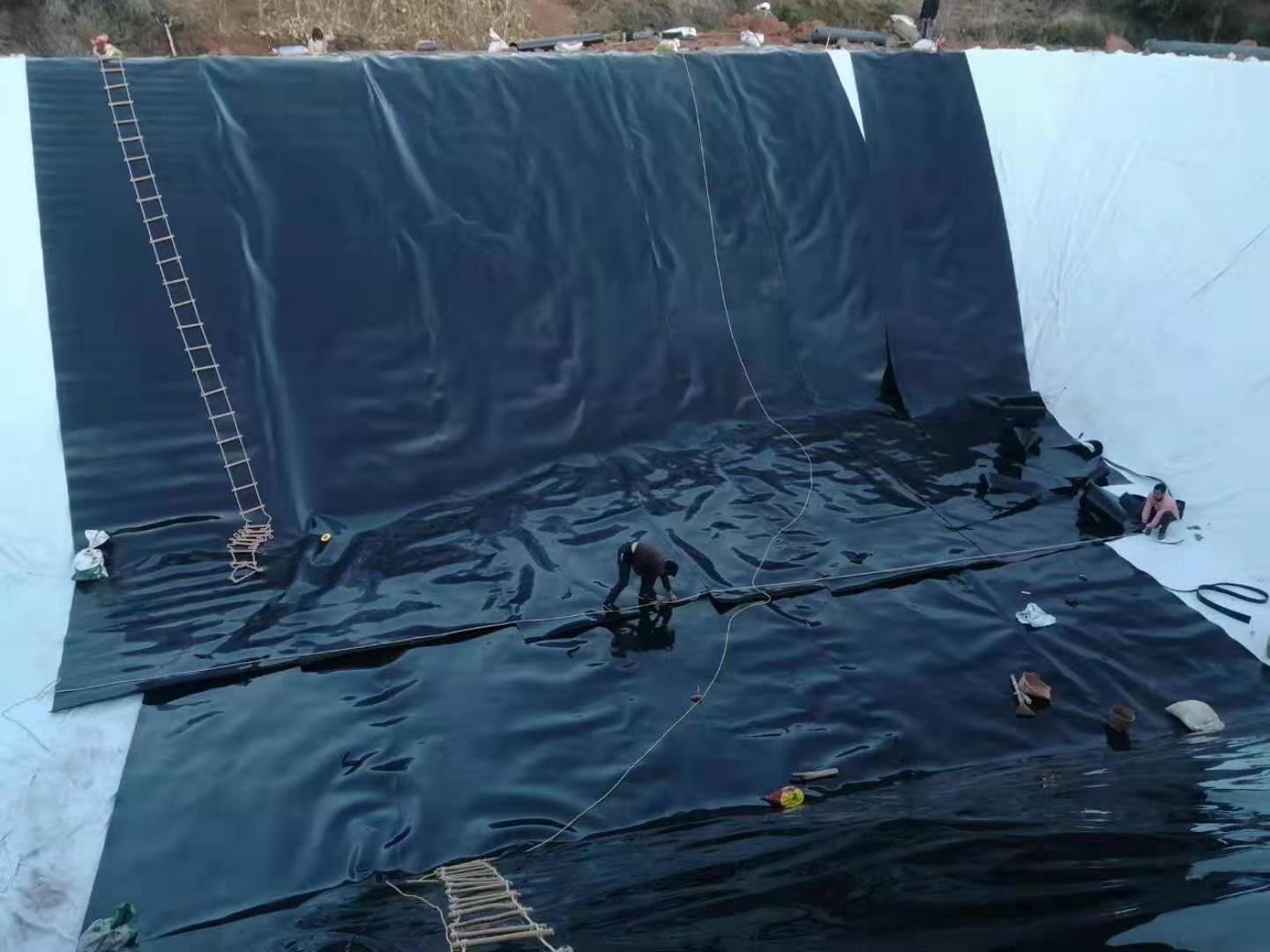

根据天然气处理厂多个污水蒸发池实践证明，蒸发池用HDPE土工膜厚度不应小于0.25mm，太薄的土工膜可能产生气孔，且施工过程中容易受损而降低防渗效果。施工过程中，要特别注意做到铺设不宜太紧，不得打皱，拼接要牢固。要严格按现行相关技术规范施工，把握好准备、铺设、拼接、检验和回填五道质量关。
对焊接检验切除样件部位、铺焊后发现的材料破损与缺陷、焊接缺陷以及检验时发现的不合格部位等，均应进行修补。
修补的方法：点焊，对材料上小于5mm的孔洞及局部焊缝的修补完善，可用挤压熔焊机进行点焊；加盖，对不够厚度或不够严密的挤出焊缝，可用挤压熔焊机补焊一层；补丁，对大的孔洞、刺破处、膜面严重损伤处、取样处、十字缝交叉处以及其它各种因素造成的缺损部位，均可用加盖补丁方法来修补。补丁尺寸：十字缝处为切角的方形300mm×300mm，或直径D=300mm。其余情况下，一般边长不小于200mm，补丁边距缺陷处不小于80mm；修补后要对成品抽样做检漏实验。
首页
电话
QQ
联系
