针刺密度、针刺深度对产品性能影响

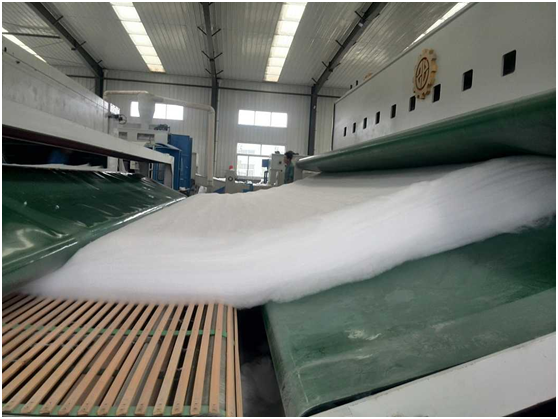

我们对250g/m2的宽幅短纤针刺 为例，分别设置针刺密度为 100刺/cm2和150刺/cm2、针刺深度为10mm和12mm2种不同工艺参数，对产品的定量、厚度、顶破强力、拉伸断裂强力、撕裂强力以及透水性等6项指标进行测试。
单位面积质量的测定的要求测定非织造布的单位面积质量。测试 厚度的仪器为 YG（B）141D 型织物厚度仪。顶破强力测试采用 YG031D 型顶破强力机，测试以球形顶杆垂直于试样平面的方向顶压试样，直至其破坏的过程中的力量。断裂强力和断裂伸长率的测定（抓样法）》要求测定非织造布的拉伸断裂强力，试验仪器为YG065 型电子织物强力试验仪。 梯形法撕破强力试验方法的规定，使用2S等速伸长型强力机（CRT）测试。采用FY020型 垂直透水测试仪进行垂直渗透系数的测试。 针刺密度越大，针刺深度越大，产品的定量越小，厚度越小。 这是由于针刺时刺针带着纤维网表层的纤维垂直进入纤维网内层，纤维之间相互锁合，纤维网受针刺压力变形扩散， 同时在前进中又受到牵伸，从而使纤网厚度下降，样品定量减小。 针刺密度越大，针刺深度越大，产品的顶破强力、拉伸断裂强力、撕裂强力均越大。 这是因为当针刺密度加大或针刺深度加大时，垂直插入纤维网的纤维增多，使纤维网的结合牢度增强。 但当针刺密度过大、针刺深度过大时，由于在针刺时造成的纤维损伤程度增加，将导致产品的顶破强力、拉伸断裂强力和撕裂强力的降低。 针刺密度越大，产品的垂直渗透系数越大；针刺深度越大，垂直渗透系数越小，但变化不是很大。 当针刺深度不变加大针刺密度时，由于纤维网在垂直方向上的针刺孔变多，垂直方向的纤维也变多，使得在垂直方向上水的渗透阻力减小， 但当针刺密度不变，针刺深度变大时，由于纤维网变的密实，使水的渗透阻力加大。
