厂家都不想透漏的针刺 工艺技术

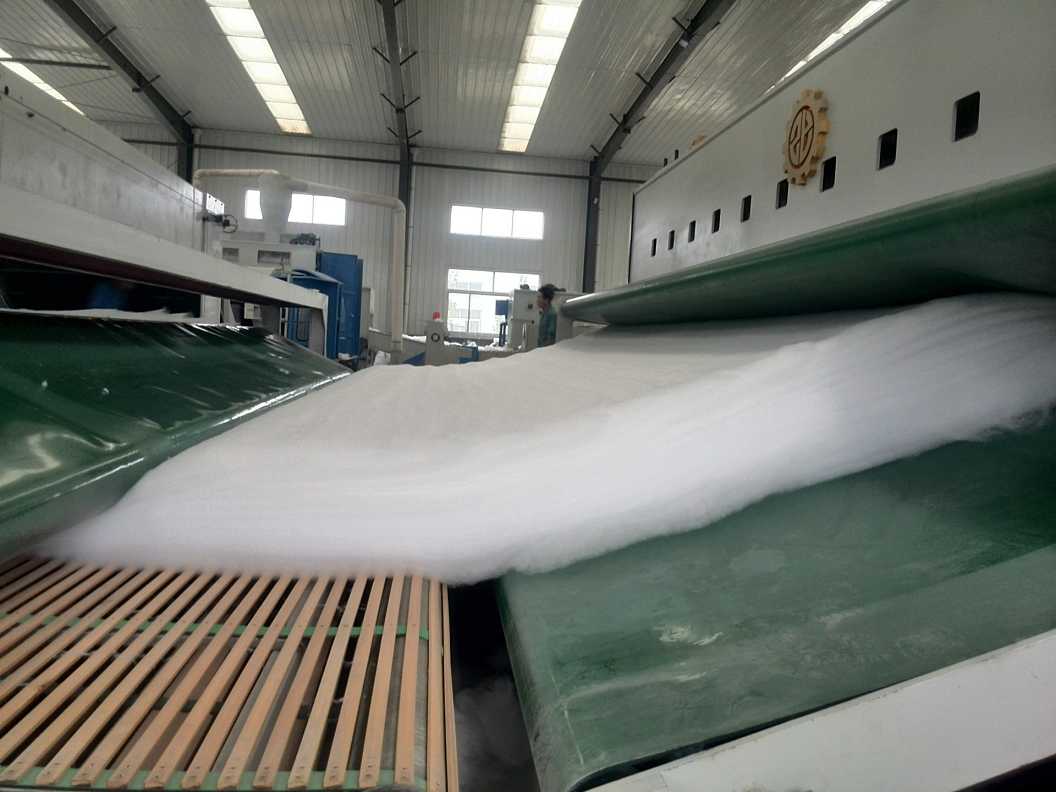

高强涤纶纺黏针刺
生产中对切片干燥效果要求较高，否则在纺丝过程中会出现飘丝、断丝、注头丝等，影响生产。如果断丝、注头丝随牵伸器掉落在成网机上会影响均匀度，断丝、注头丝严重的话通过针刺机时会产生断针，对产品质量影响很大。
高强涤纶纺黏针刺
生产中采用特性黏度相对较高的涤纶切片，并且单丝纤度相对于常规涤纶纺黏针刺
偏低，如果纺丝温度偏低，切片熔融不充分，熔体流动性差，易出现硬丝、注头丝等现象，影响纺丝稳定性，对布面强力也有影响；如果纺丝温度过高，熔体极易发生热降解，纺丝过程中会出现飘丝、细丝等现象，同样也会降低布面的强力。
高强涤纶纺黏针刺
生产中冷却方式与常规化纤相同，采用侧吹风冷却。在纺丝过程中，熔体细流从喷丝孔喷出后，在空气介质中冷却凝固，纤维的结构和性能很大程度上取决于侧吹风系统对长丝的冷却效果。侧吹风的工艺条件包括侧吹风风压、风速、风温、风湿等。
生产高强涤纶纺黏针刺
时，牵伸速度高达5000m/min以上，丝束在高速运行时，纤维之间扰动强烈，在运动方向上产生不规则变化，形成高频振动，使丝束蓬松。如牵伸气压偏低，牵伸速度过小，丝束牵伸不足，会有僵丝出现，影响产品质量；牵伸气压过大，纺丝极易出现断丝，同样影响产品质量。
首页
电话
QQ
联系
