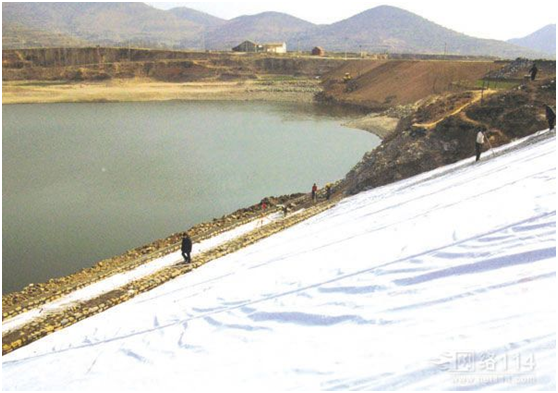

围堰土工膜施工质量控制 做好总体规划

焊缝质量是质量控制的关键点，施工中一定要加强对焊缝质量检测，检测方法主要有目测法和现场检漏。目测法： 焊接好之后，观察其是否有漏焊、焊缝是否烫损，有无褶皱，拼接是否均匀等；现场检漏法：采用充气法对全部焊缝进行检测，焊缝为双条，两条之间留有约 10mm 空腔，将待测段两端封死，插入气针，充气到 0.05MPa ～ 0.20MPa，静观0.5min，观察真空表，如气压没有下降，则说明无漏气，焊缝合格，否则要查找原因及时修补。

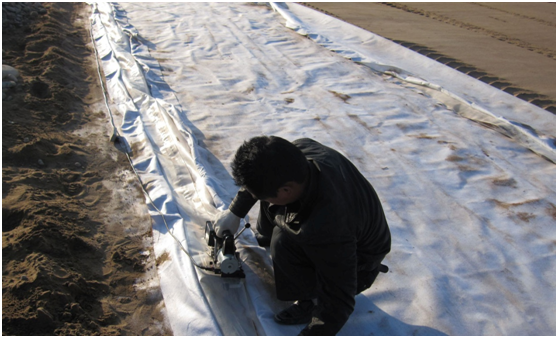

用的焊接机相同。若施工过程中使用其它类型的焊接机时，应重新进行试验。做焊接试验时要求对气温、风速进行记录。不同的气温、不同的焊接温度，对应不同的焊接行走速度进行多种组合试验，找出理想的焊接温度和行走速度。对各种组合的焊缝进行抗拉试验，要求断裂位置不得在焊缝上，断裂强度不得小于母材（主膜）强度的80%；主膜与主膜之间采用焊接接缝，局部焊不着的或焊接有问题的则采用粘接；每条焊缝正式施焊前，先用1条长 100cm，宽20cm的土工膜进行试焊，目测焊缝合格后，方可正式施焊，把目测合格的试焊样品进行抗拉检测。

缝面用干净的干棉纱或毛刷将污物清理干净，或用脱毛剂清除接缝面上的毛状纤维，并保持缝面干燥；焊接过程中密切注意焊机的工作状态，有异常现象时应立即停机检查；对折皱等缺陷的先用砂布将缺陷周围一定范围内打毛，然后刷专用胶再将另外准备的土工膜片粘贴好，加压2h即可。土工膜的接缝施工应在白天进行；遇雨天时，工作面上的焊接或粘结工作应暂停，并覆盖防雨布。
