或土工膜接缝是整个结构的薄弱点
施工中土工膜或布的接缝是不可避免的，而接缝往往是整个结构中的薄弱点，接缝处理是土工膜或布施工的一个关键程序，直接影响其工程的运行时间。土工膜或布场内拼接，为了施工方便，保障拼接质量，膜或布尽量采用宽幅，减少坝坡现场拼接量。施工前根据膜或布的幅宽，现场长度需要在库内
专用场地裁剪，并拼接成符合要求尺寸的块体，卷到钢管上，人工搬运到现场铺设。根据质量检测和相关数据表明，采用热焊接方式来处理可以得到比较理想的效果，热焊接方式先使土工膜表面熔化，然后通过施加一定的压力使之融合成体。焊接前要调整好接缝处搭接宽度，且平整、无褶皱。焊接时要有经验的专业技术人员完成，调整好温度和速度。此焊接方式所得焊缝为双道直缝，每道宽1cm，间隔宽1cm，焊缝处土工膜搭接宽度10cm。膜焊接完成后进行外观检测，是否有表面缺陷，若焊缝透明、均匀、无褶皱、无空洞、无气泡、手剥离坚固等，可视为合格。外观检测合格后可进行抽样测试，根据规范要求随机抽取试样，做接缝拉伸强度试验，要求接缝强度大于等于母材的80%，且试样破坏位置在接缝外，则接缝质量合格。反之，不合格。接缝搭接宽度处的布要进行缝合，保护接缝和膜。接缝焊接不合格的可重新补焊，补焊大小为大于破洞周围10cm为宜。

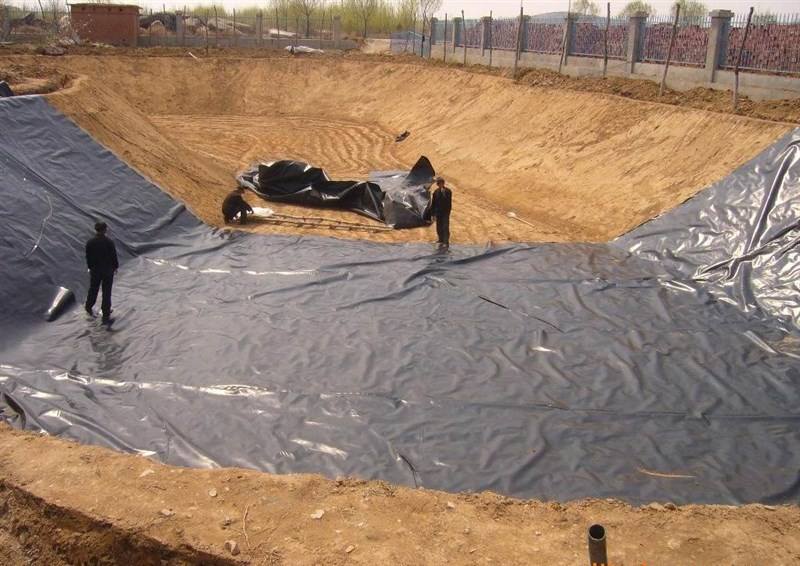

膜或布铺设前要按设计要求进行场地平整，对尖石、树根等杂质清除，基面要平整，不可有凹凸现
象，清理好的基面要夯紧，使膜或布铺设后紧贴基面。但不能将膜或布拉得太紧，不得打皱，拼接要安稳，严格按技术规范施工。铺设过程中不能有大量气泡在膜下，所以一次铺膜面积不能过大，边铺设边盖保护层土料，铺设时场地人员穿平底鞋。
首页
电话
QQ
联系
