新型合成材料在调蓄水池防渗设计中的运用措施
（一）运用
。调蓄水池防渗设计的主体是土工膜，除了防渗性能，还存在承受施工应力的能力，此工程的水池设计过程中引进两布一膜，物理性能数值要满足对应需求：首先是密度大于等于900kg/m2;其次是破坏拉应力大于等于12MPa；再次是断裂伸长率大于等于300%、弹性模量处于5摄氏度的情况下大于等于70MPa；最后是抗冻性能大于等于-60摄氏度、联接强度超过母材强度、抗裂强度不小于40N/mm、抗渗强度处于水压是1.05MPa的环境中保持两天不渗水、渗透数值控制在10-11cm/s范围之内。
在土工膜铺设过程中，完成几点操作：其一，铺设之前检验
外观情况，避免土工膜出现砂眼或者疵点，尽量选择宽度大的材料，控制土工膜拼接缝的产生。基础和支持层两者要保持压平贴紧，不要架空，去除气泡，体现土工膜铺设的安全性；其二，土工膜铺设之前要检查场地的平整性，去除所有尖角杂物，坑凹填平，基于具体需求修好坡面，铺设期间作业工作者不要穿着带钉的鞋，不要吸烟。不要直接把混凝土护坡块体放置在
上，撬动的工具不要选取尖头钢筋，控制土工膜上进行石料敲打的行为；再次是

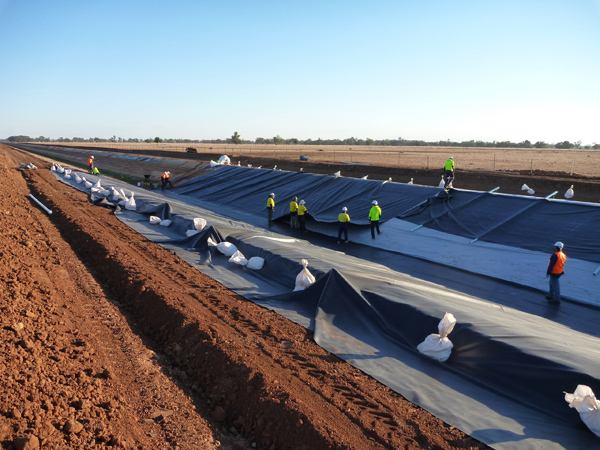

铺设结束后，寻找土工膜边角与底脚位置和坝坡顶部位，每相隔5米左右放置重量是20千克的沙袋，控制土工膜受到风的作用被掀起。土工膜施工选择春秋季节实施，一次性铺设长度要控制在50米之内、铺设时确保土工膜呈现自然松弛的状态，松弛度设置3%-5%之间，以免环境与施工操作生成悬空后果；最后是引进热熔焊法，通过双焊缝搭焊方式，焊缝衔接宽度要超过10厘米，施工期间标准化处理焊接质量，焊缝搭接面控制存在积水或者砂土的现象，促使焊缝位置相邻土工膜之间彼此熔接，规避施工虚焊和漏焊情况，把焊接强度调整到大于等于木材80%的数值上。
（二）运用膨润土防水毯。此种合成材料通常而言不会影响到周边环境，由于防水毯存在良好的柔性，能够满足不均匀沉降需求，克服干湿循环或者冻融现象出现，不会造成老化后果，施工比较便捷，不需要粘贴甚至加热。在铺设过程中，围绕几点进行：其一，铺设之前保障基础表面足够平整，对应压实度和设计标准相适应，去除基础表面积水现象，把防补一侧和迎水面对应，结合尺寸大小选择纵向或者横向铺设模式；其二，调蓄水池防渗设计包含坡面施工与底面施工，引进人工铺设理念，毯和毯的接缝尽量错开，以免出现贯通接缝。铺设期间按照平行搭接形式进行，底面搭接宽度设置25厘米、坡面搭接长度大于等于30厘米，搭接时把底层防水毯周围涂抹膨润土密封剂，对应重量为0.54kg/m。铺设坡面时，控制其滑落，通过销钉进行固定，钉孔部位也要进行膨润土密封剂处理；最后是铺设期间保证防水毯外观良好，在发现损伤情况下，通过膨润土防水膏达到修复的目的，修复范围大于等于20厘米。
（三）运用塑料排水盲沟。所谓的塑料排水盲沟，本质上是把热塑性合成树脂加热促使其熔化，按照喷嘴挤压形式压出纤维丝，熔结纤维丝衔接点，组建三维立体多孔材料。主体部位外包裹
视作滤膜，结构形式包含多孔矩形、多孔圆形和中孔矩形、中空圆形等。总之塑料排水盲沟存在土中和水中不降解的优势，在制备过程中引进抗老化处理，有望于塑料排水盲沟材料长时间不出现变形。其一，持续性减小地下水位数值，处理抗浮问题，并且分析地下水位受到勘察条件的影响，不要因为保守设计造成成本增加的情况；其二，临时减少地下水位数值，给施工布设干燥化的施工条件，保障工程进度。在排水盲沟选择期间，适应渗水量与过水标准，指数要超过10倍周边土的渗透系数，此工程中调蓄水池引进型号为YB100的塑料排水盲沟，底部设置级配砂砾石，坡面设置在级配砂砾石底部，将15米视作控制标准落实纵横向间距安排。塑料排水盲沟主要是减小堤后坡对应的浸润线，给予堤坡稳定性起到保护效果，设计中盲沟孔隙率的布设超过84%，每一道排水盲沟和池周边f500毫米的排水管交叉位置均衔接在PVC排水管之内，具体来说是在排水管上方设置外径110毫米的PVC管，继而把塑料排水盲沟塞入数值为110毫米的排水管之中。
首页
电话
QQ
联系
